UART

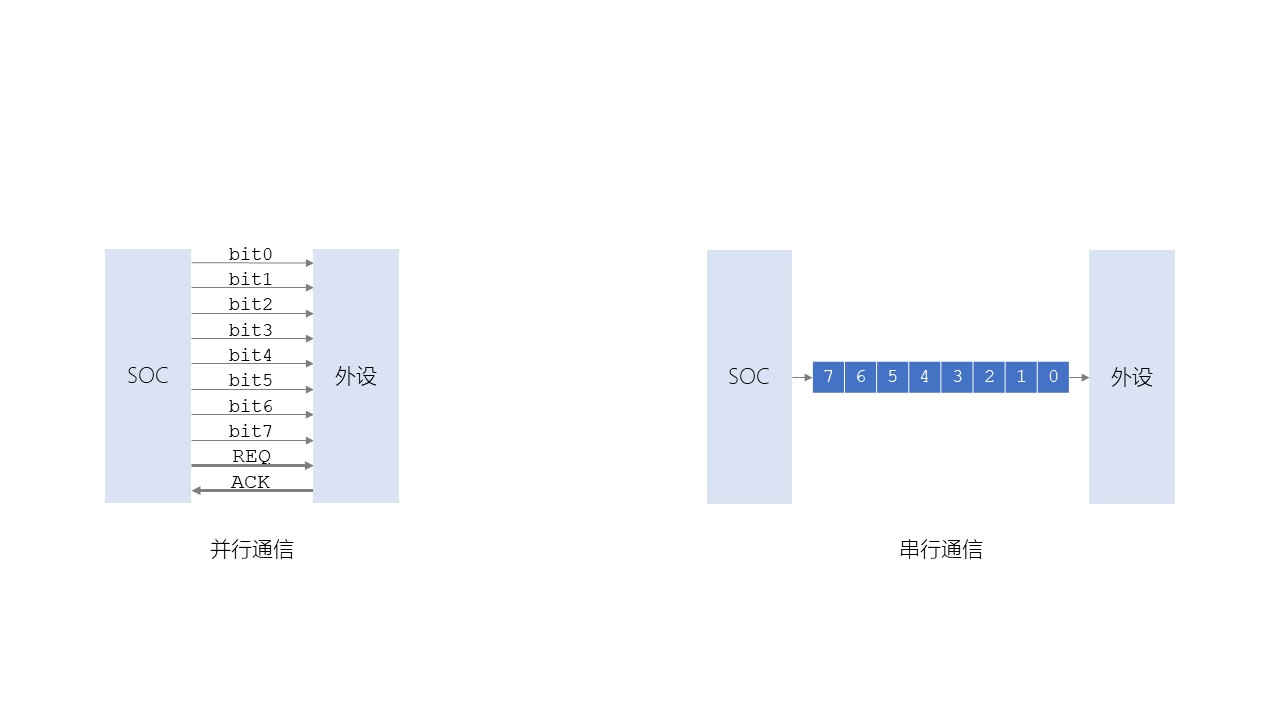

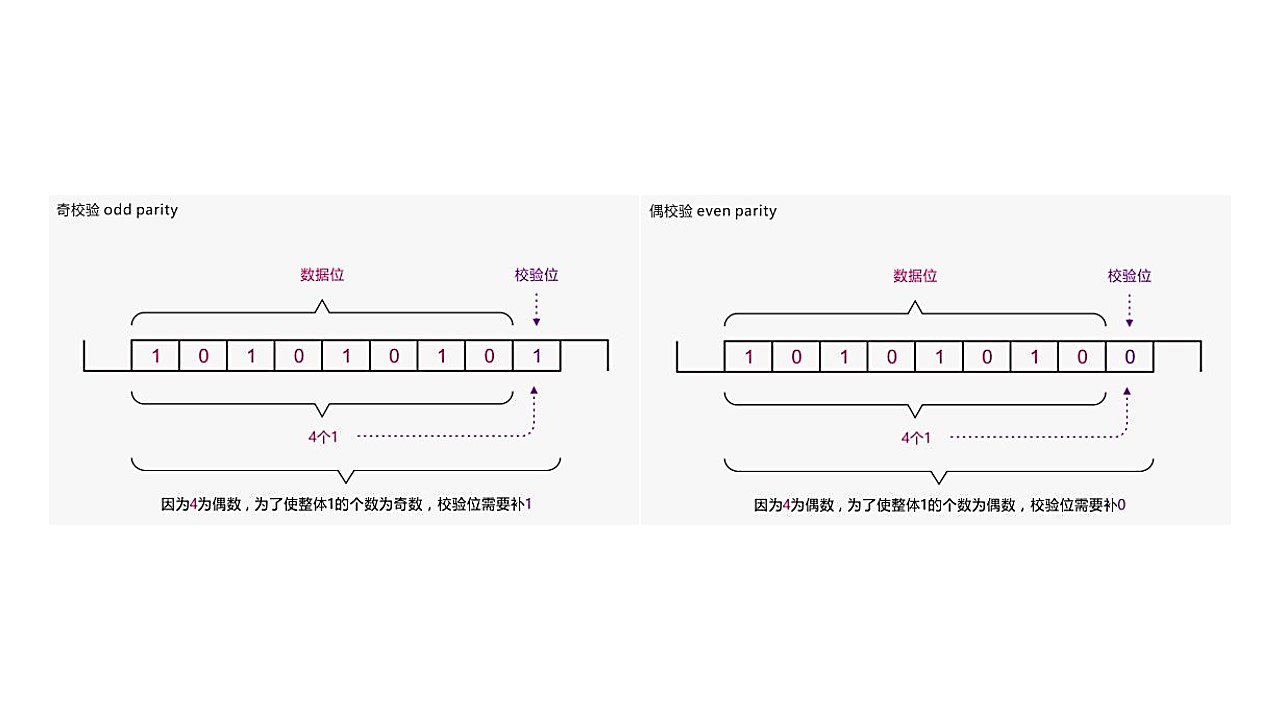

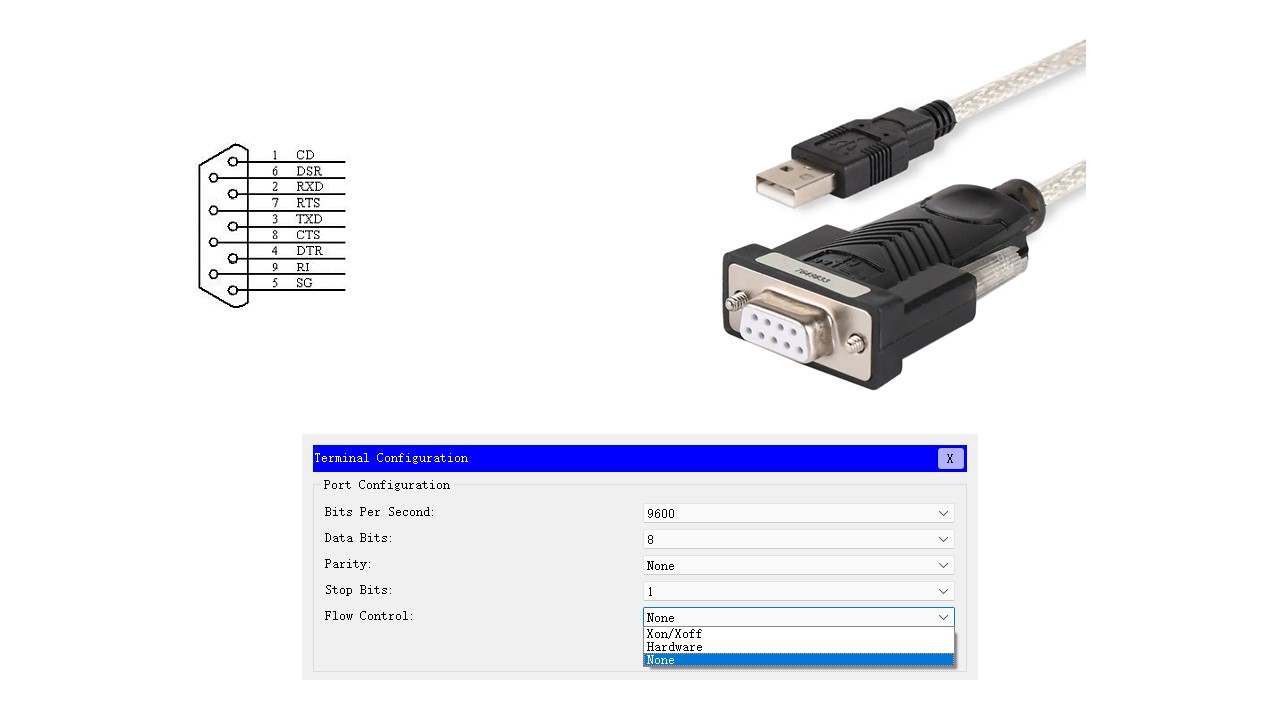

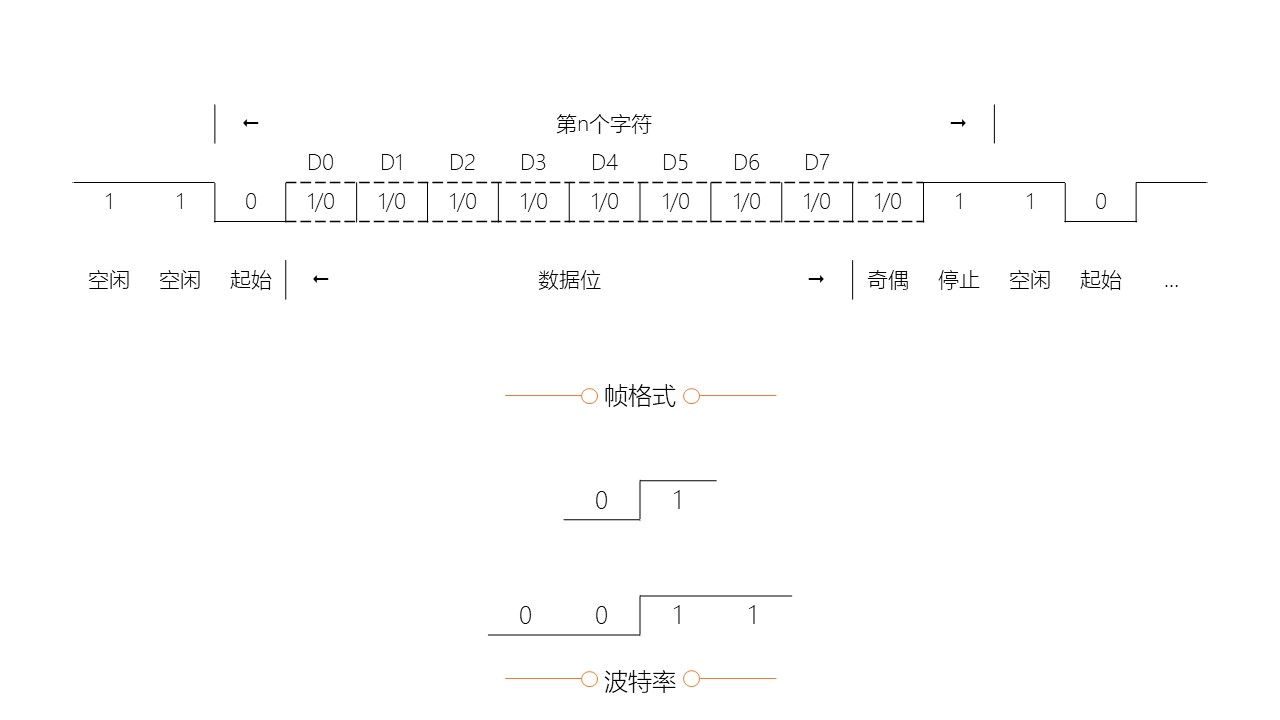

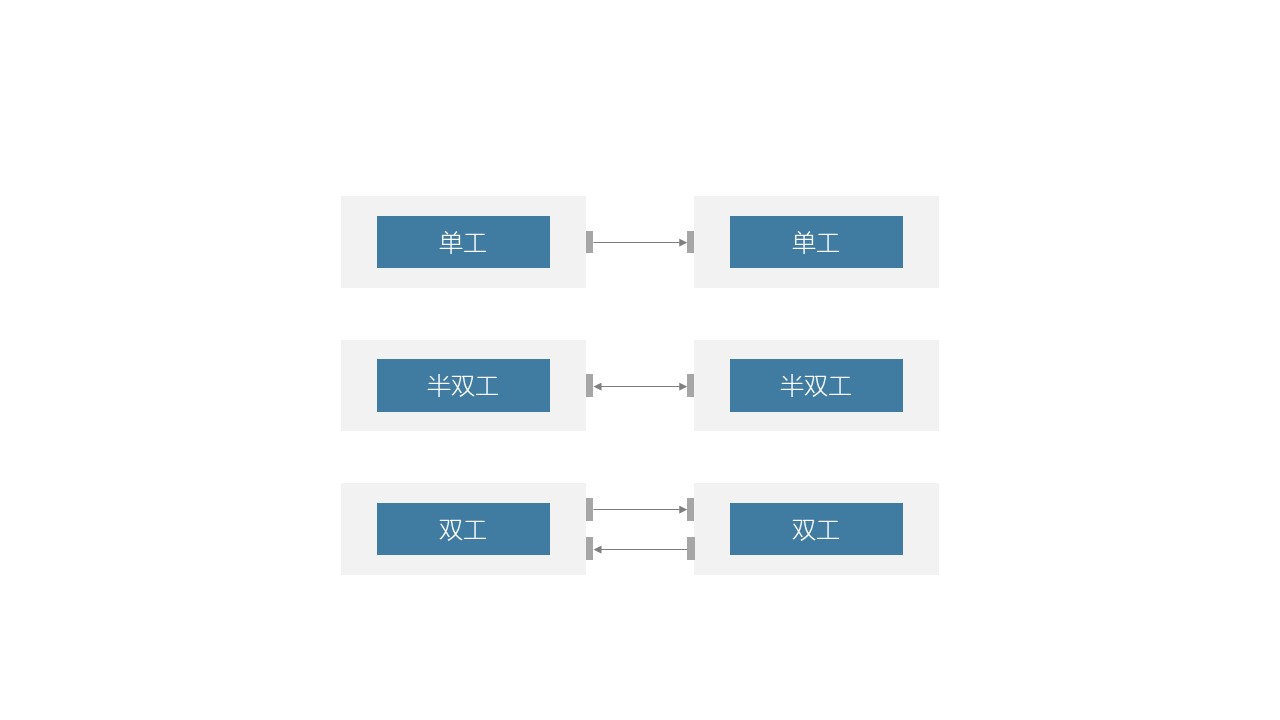

    #include "ioCC2530.h"
    #include "string.h"
    #include "../lib/delay.h"
    typedef unsigned char uchar;
    typedef unsigned int  uint;
    #define TX_SIZE    20
    #define TX_STRING  "Hello Zigbee... "

    void Init32M( void )
    {
        CLKCONCMD &= ~0x40;               //设置系统时钟源为32MHZ晶振
        while( CLKCONSTA & 0x40 );        //等待晶振稳定为32M
        CLKCONCMD &= ~0x47;               //设置系统主时钟频率为32MHZ
        SLEEPCMD |= 0x04;                   //关闭不用的RC振荡器
    }
    void InitUart( void )
    {
        PERCFG = 0x00;           //外设控制寄存器 USART 0的IO位置:0为P0口位置1
        P0SEL = 0x0c;            //P0_2,P0_3用作串口（外设功能）
        P2DIR &= ~0XC0;          //P0优先作为UART0

        U0CSR |= 0x80;           //设置为UART方式
        U0GCR |= 11;
        U0BAUD |= 216;           //波特率设为115200
        UTX0IF = 0;              //UART0 TX中断标志初始置位0
    }
    void UartSendString( char *Data, int len )
    {
        uint i;
        for( i = 0; i < len; i++ )
        {
            U0DBUF = *Data++;
            while( UTX0IF == 0 );
            UTX0IF = 0;
        }
    }
    void main( void )
    {
        char TxData[TX_SIZE];
        Init32M();
        InitUart();                       //调置串口相关寄存器
        memset( TxData, 0, TX_SIZE );     //数据清0
        memcpy( TxData, TX_STRING, sizeof( TX_STRING ) ); //复制发送字符串到TxData

        while( 1 )
        {
            UartSendString( TxData, sizeof( TX_STRING ) ); //串口发送数据
            delay( 1000 );
        }
    }


    #include "ioCC2530.h"
    #include "../lib/delay.h"
    char uart_buffer;

    void InitIO( void );
    void InitUART( void );
    void Init32M( void );
    void UartTX_Send_String( unsigned char *Data, int len );
    void UartTX_Send_Data( unsigned char Data, int len );

    #pragma vector=URX0_VECTOR
    __interrupt void uart0( void )
    {
        URX0IF = 0;//清中断标志
        P0_0 = ~P0_0;
        uart_buffer = U0DBUF;
        //UartTX_Send_String("welcome",10);
        UartTX_Send_Data( uart_buffer, 1 );
    }

    void main( void )
    {
        unsigned char buf[4];

        //InitIO();[NOT MUST]
        Init32M();
        InitUART();

        buf[0] = '\t';
        while( 1 )
        {
            P2_0 = ~P2_0;
            delay( 1000 );
            if( uart_buffer == 0x01 )               //按照16进制输入[cnplaman]
            {
                UartTX_Send_String( "welcome", 7 ); //串口接收要发送的数据
                UartTX_Send_String( &buf[0], 1 );   //串口发送接收的数据
            }
        }
    }
    void InitIO( void )
    {
        P0DIR |= 0x01;  //设置P0.0为输出方式[P0.4和P0.5为输入方式???]
        P2DIR |= 0x01;  //设置P2.0为输出方式
        P0_0 = 1;     //高电平截至
        P2_0 = 1;     //高电平截至
    }
    void InitUART( void )
    {
        PERCFG = 0x00;              //外设控制寄存器UART0：P0口位置1:RX0 - P0_2；TX0 - P0_3
        P0SEL = 0x0C;               //0011 1100：P0_2，P0_3 用作串口(外设功能);[0x3c]
        P2DIR &= ~0xC0;             //设置P0口优先为UART0,即串口0优先级最高；其次是串口1，再是计时器1；P2DIR[7-6]PRIP0:00

        U0CSR |= 0x80;              //1000 0000；UART方式

        U0GCR |= 10;                //baud_e = 10;
        U0BAUD |= 216;              //波特率设为57600

        UTX0IF = 0;                 //清除UART0 TX中断标志：置0
        U0CSR |= 0x40;              //允许接收
        IEN0 |= 0x84;               //1000 0100开总中断，允许接收中断
    }
    void Init32M( void )
    {
        CLKCONCMD &= ~0x40;                 //选择32M晶振
        while( !( SLEEPSTA & 0x40 ) );      //等待XSOC稳定
        CLKCONCMD = 0xb8;                   //TICHSPD 128分频，CLKSPD 不分频
        SLEEPCMD |= 0x04;                   //关闭不用的RC 振荡器[cnplaman:not MUST]}
    }
    void UartTX_Send_String( unsigned char *Data, int len )
    {
        for( int j = 0; j < len; j++ )
        {
            U0DBUF = *Data++;
            while( UTX0IF == 0 );
            UTX0IF = 0;
        }
    }
    void UartTX_Send_Data( unsigned char Data, int len )
    {
        for( int j = 0; j < len; j++ )
        {
            U0DBUF = Data;
            while( UTX0IF == 0 );
            UTX0IF = 0;
        }
    }


    #include “ioCC2530.h”
    #define uint unsigned int
    #define uchar unsigned char

    #define LED1 P0_0       //定义P0_0为LED1的控制引脚
    #define LED2 P2_0       //定义P2_0为LED2的控制引脚

    void InitIO();        //声明LED初始化函数
    void InitUART();      //声明串口0初始化函数
    void Init32M();    //声明初始化32M时钟初始化函数
    void UR0SendByte( unsigned char Byte ); //声明发送一个字节初始化函数
    void UR0SendString( unsigned char *str ); //声明发送字符串初始化函数
    void Execute_CMD();     //声明执行上位机命令初始化函数

    char RxBuf;             //定义接收缓冲区
    char Rx_flag;           //定义串口接收标志位
    #pragma vector = URX0_VECTOR
    __interrupt void URX0_ISR()
    {
        URX0IF = 0;           //清中断标志位
        RxBuf = U0DBUF;       //将缓冲寄存器的数据给读出来
        Rx_flag = 1;          //接收标志位置1
    }
    void main()
    {
        InitIO();           //初始化LED端口
        InitUART();         //初始化串口0
        Init32M();       //初始化32M晶振

        UR0SendString( "Hello ZigBee!\r\n" );

        while( 1 )
        {
            if( Rx_flag == 1 )  //是否接收到上位机指令
            {
                Execute_CMD();    //判断并执行上位机指令
            }
        }
    }
    /*===================LED初始化函数==================*/
    void InitIO()
    {
        P0SEL &= ~0x01;       //将P1_0和P1_1设置为通用I/O端口功能
        P0DIR |= 0x01;        //将P1_0和P1_1的端口设置为输出
        P2SEL &= ~0x01;
        P2DIR |= 0x01;
        LED1 = 1;             //关闭LED1灯
        LED2 = 1;             //关闭LED2灯
    }
    void Init32M()
    {
        CLKCONCMD &= ~0x40;       //系统时钟源选择：外部32MHz 。
        while( !( SLEEPSTA & 0x40 ) ); //等待晶振稳定
        CLKCONCMD &= ~0x47;       //128分频 CLKSPD不发分频
        SLEEPCMD |= 0x04;         //关闭不用的RC振荡器
    }
    void InitUART()
    {
        PERCFG = 0x00;      //外设控制寄存器USART 0 的IO位置：
        P0SEL  = 0x0C;      //设置P0_2,P_3为外设功能
        P2DIR &= ~0xC0;     //设置P0口优先为UART0,即串口0优先级最高

        U0CSR |= 0xC0;      //设置为UART模式

        U0GCR |= 10;        //查表
        U0BAUD |= 216;      //设置波特率为57600

        U0UCR |= 0x80;      //无流控，8位数据位，清空缓冲区

        UTX0IF = 0;         //串口0TX发送中断标志位清0：清除中断标记
        URX0IF = 0;         //串口0RX接收中断标志位清0：清除中断标记

        URX0IE = 1;         //开串口0接收中断：使能串口0中断
        EA = 1;             //开中断总开关
    }
    /*================串口0发送一个字节函数==============*/
    void UR0SendByte( unsigned char Byte )
    {
        U0DBUF = Byte;        //将要发送的一个字节数据写入U0DBUF
        while( !UTX0IF );     //等待TX中断标志，即数据发送完成
        UTX0IF = 0;           //清除TX中断标志，准备下一次发送
    }
    /*================串口0发送字符串函数================*/
    void UR0SendString( unsigned char *str )
    {
        while( *str != '\0' )
        {
            UR0SendByte( *str++ ); //逐个发送字符串中的字节
        }
    }
    /*================执行上位机指令函数=================*/
    void Execute_CMD()
    {
        Rx_flag = 0;      //清0接收标志位
        switch( RxBuf )   //通过上位机发送的命令，判断并执行
        {
        case 0xF1:        //如果PC发送00xF1 则点亮LED1 并串口发送字符串
            LED1 = 0;
            UR0SendString( "The LED1 is Open!\r\n" );
            break;
        case 0xF2:        //如果PC发送0xF2 则熄灭LED1 并串口发送字符串
            LED1 = 1;
            UR0SendString( "The LED1 is Closed!\r\n" );
            break;
        case 0xF3:        //如果PC发送0xF3 则点亮LED2 并串口发送字符串
            LED2 = 0;
            UR0SendString( "The LED2 is Open!\r\n" );
            break;
        case 0xF4:        //如果PC发送0xF4 则熄灭LED2 并串口发送字符串
            LED2 = 1;
            UR0SendString( "The LED2 is Closed!\r\n" );
            break;
        default:
            UR0SendString( "F1 F2 F3 F4!\r\n" );
            break;
        }
    }
