LED Blinking

实操部分

实验目的

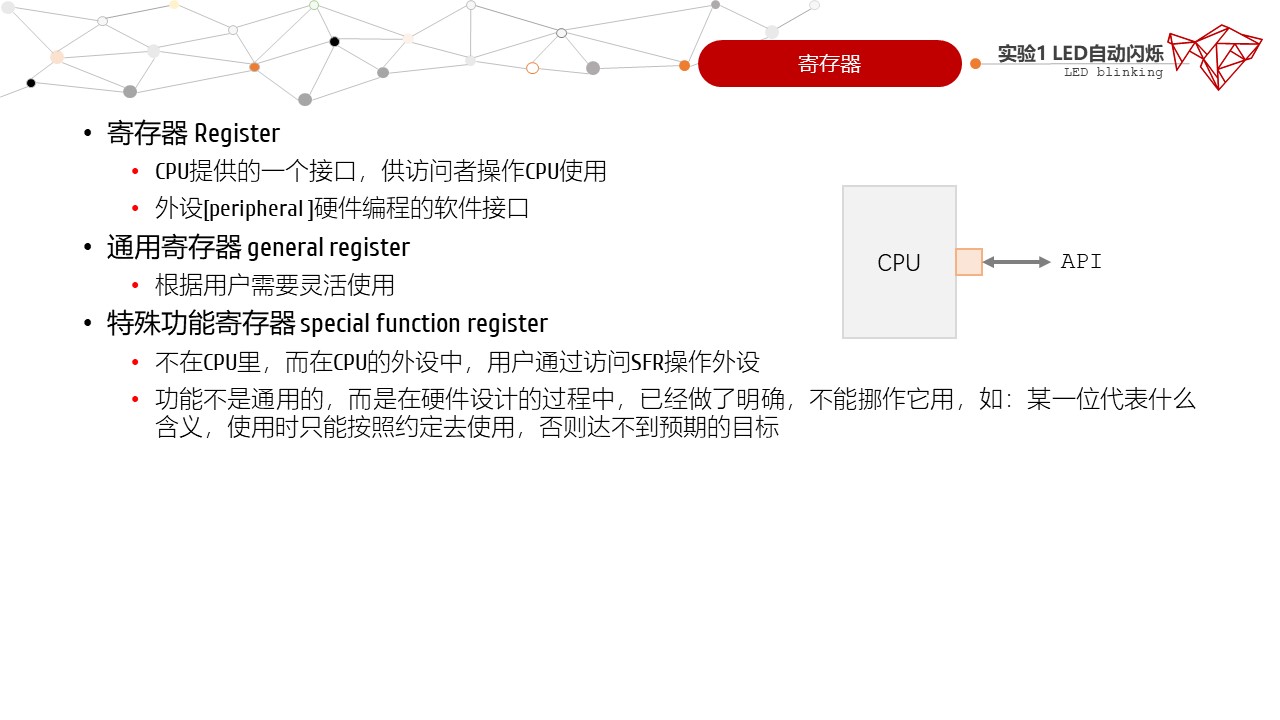

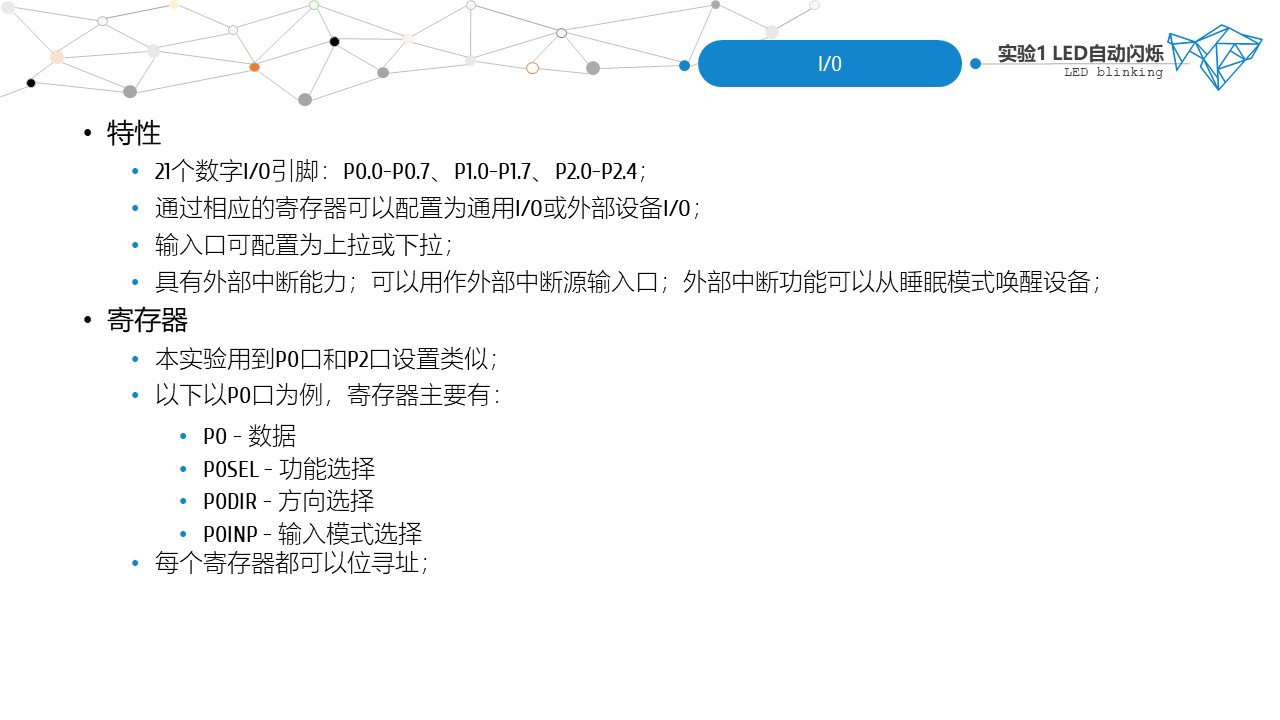

1. 掌握CC2530的IO口寄存器设置；

2. 掌握LED自动闪烁的编程方法；

实验内容

在IAR集成开发环境中编写LED自动闪烁程序，配合节点板实现LED的自动闪烁；

预备知识

1. 了解C语言的基本知识；

2. 了解IAR中编写和调试程序的方法；

实验需求

安装IAR和相关驱动的个人PC1台

mini USB线1根

仿真器CC Debugger1根

ZigBee通用节点板1块

实验现象

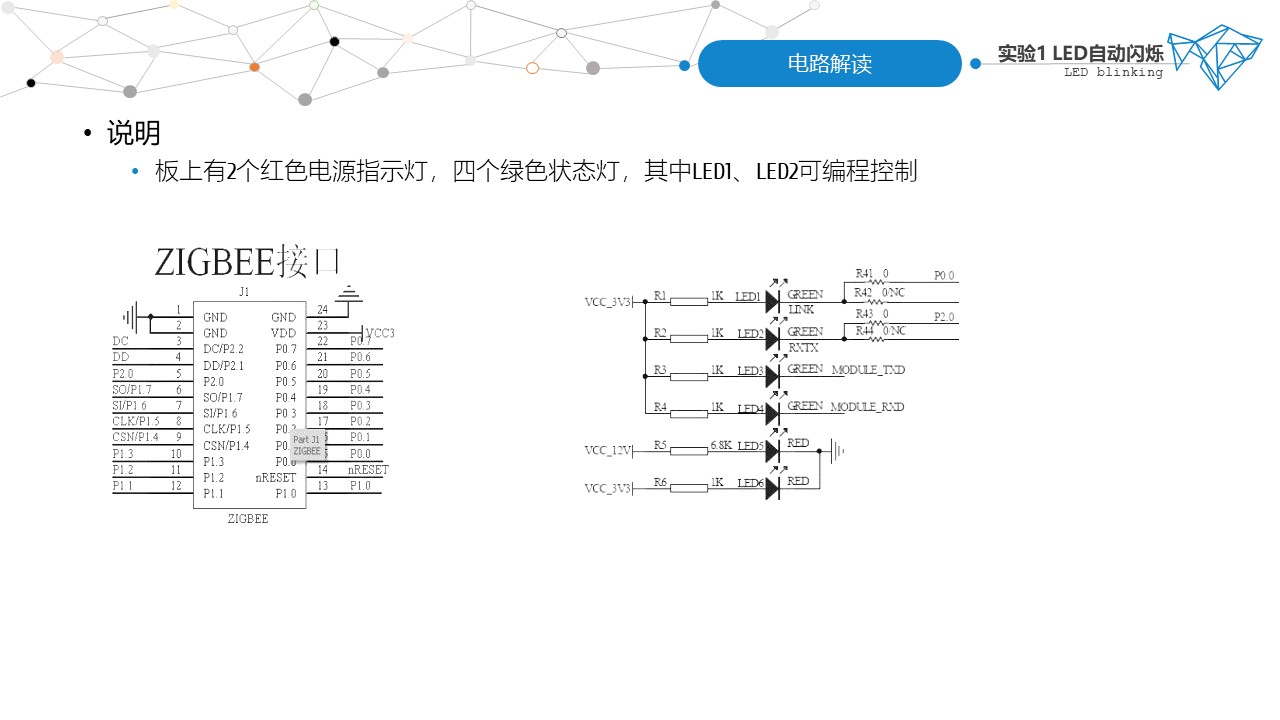

节点板右下角两个绿色LED灯循环闪烁

实验步骤

1.创建IAR工作空间；

2.创建基于C的IAR工程；

3.编辑代码并调试；可参考提供的源码，调试应无差错、无告警；

4.试验箱上电；使用mini USB分别连接CC Debugger和PC；并将仿真器CC Debugger的另外一端和ZigBee通用节点板上的JTAG插座相连；

5.按下仿真器CC Debugger的复位按钮RESET，绿灯常亮表示模块连接成功，可以往芯片中烧写程序；每次烧写程序都需要复位，确保仿真器是绿灯状态；

6.在IAR中点击下载并调试按钮download and debug(CTRL+D)烧写程序；

7.在IAR的调试窗口中，点击[全速]运行：观察LED的亮、灭变化；

开发过程中，请注意CTRL+S保存项目！

参考源码


/*******************************************************************************
*  OSC = Default (reset)  16MHz RC
********************************************************************************
* 编译器：
* IAR Assembler for 8051 7.51A/W32
* IAR C/C++ Compiler for 8051  7.51A
*
* 文 件 名:     main.c
* 目标器件:     cc2530
* 编    写:     DaTai ban
* 修    订:     2010-9-15
* 版    本:     1.0
* 描    述:
*         DTD253_EMK. 开发板例程。
*         让开发板上的四个LED闪烁。
*
*******************************************************************************/

#include "ioCC2530.h"      // 申明该文件中用到的头文件

void delay(void);
/******************************************************************************
* @fn  main
*
* @brief
*      Main function of application example. Flash 4 LEDs
*
* Parameters:
* @param  void
* @return void
******************************************************************************/
void main( void )
{

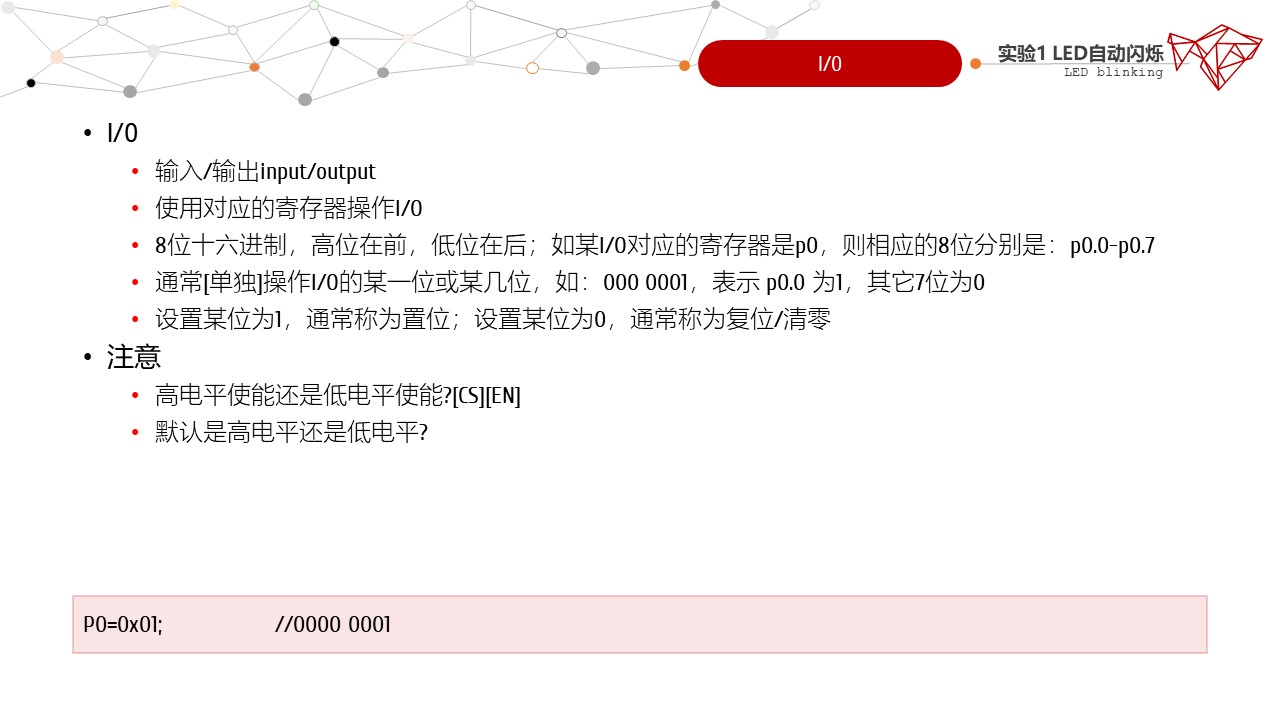

  P0DIR |= 0x01;  // 设置P0.0为输出方式
  P2DIR |= 0x01;  // 设置P2.0为输出方式

  while(1)
  {
     P0_0 = 0;  // 点亮LED
     P2_0 = 0;

     delay();   // 延时

     P0_0 = 1;  // 熄灭LED
     P2_0 = 1;

     delay();
  }
}

/******************************************************************************
* @fn  delay
*
* @brief
*      延时函数.
*
* Parameters:
*
* @param  void
*
* @return void
*
******************************************************************************/
void delay(void)   //延时时间约400ms
{
  unsigned int i;
  unsigned char j;

  for(i=0;i <1500;i++)
  {
    for(j=0;j<200;j++)
    {
      asm("NOP");
      asm("NOP");
      asm("NOP");
    }
  }
}

实验阶段

体验阶段：利用提供的源码，完成编译、烧写、执行，观察实验现象；

提升阶段：请使用宏和函数优化代码，使其符合模块化开发，同时可读性更强；

实验报告

1. 根据实操部分的内容，完成点灯项目；

2. 以纸质的形式提交实验报告；

3. 论文格式请参照范文[点击下载]。

优化代码参考

主文件main.c


    /**************************************************************************
    * Title       LED blinking
    * Name        cnplaman
    * Unit        pla54414
    * Date        2022-05-10
    * Tips        函数的封装
    *************************************************************************/
    #include "ioCC2530.h"
    #include "./config.h"
    #include "../lib/delay.h"
    #include "./led.h"

    void main( void )
    {
        initLED();
        LED();
    }

配置文件config.h[注意文件路径]


    #ifndef _config_h
    #define _config_h

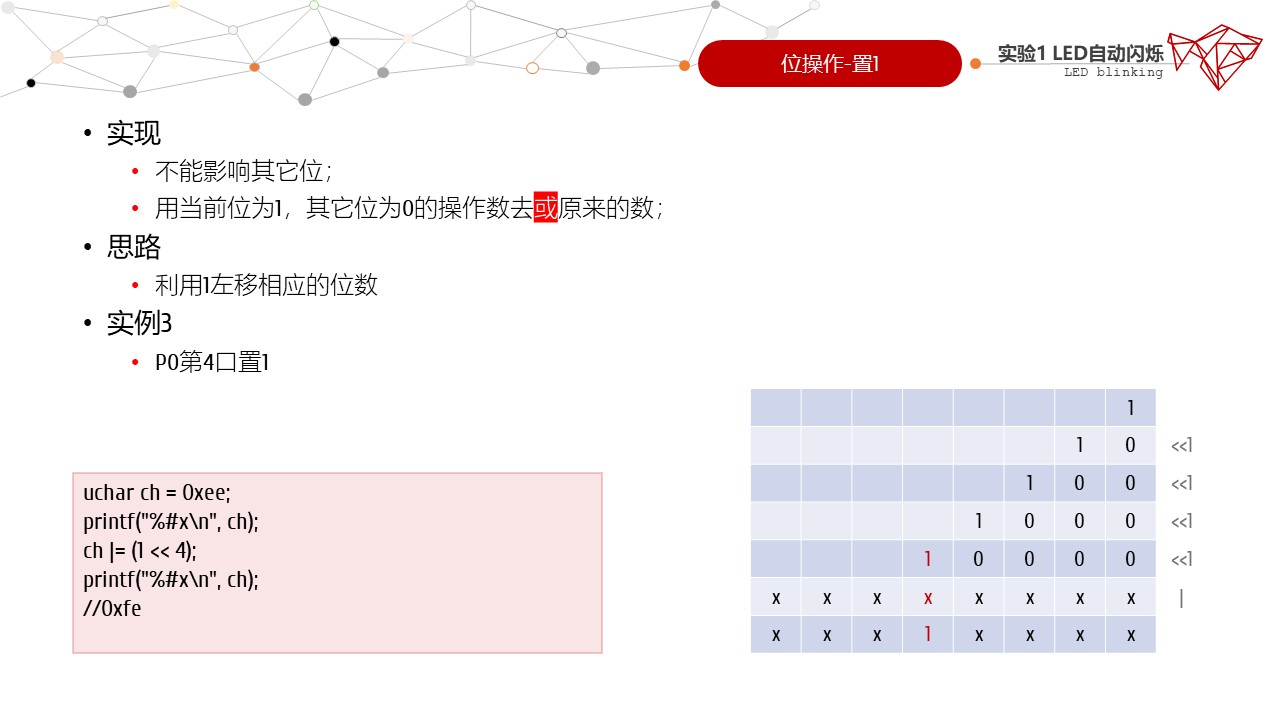

    #define BV(n) (1<<(n))
    #define LED1 P0_0
    #define LED2 P2_0
    #define ON 0
    #define OFF 1

    #endif

头文件delay.h[注意文件路径]


    #ifndef _delay_h
    #define _delay_h

    void delay( unsigned int duration )
    {
        unsigned int i, j;
        for( i = 0; i < duration; i++ )
        {
            for( j = 0; j < 200; j++ );
        }
    }

    #endif

头文件led.h[注意文件路径]


    #ifndef _led_h
    #define _led_h

    void initLED( void )
    {
        //  P0DIR |= 0x01;
        //  P2DIR |= 0x01;

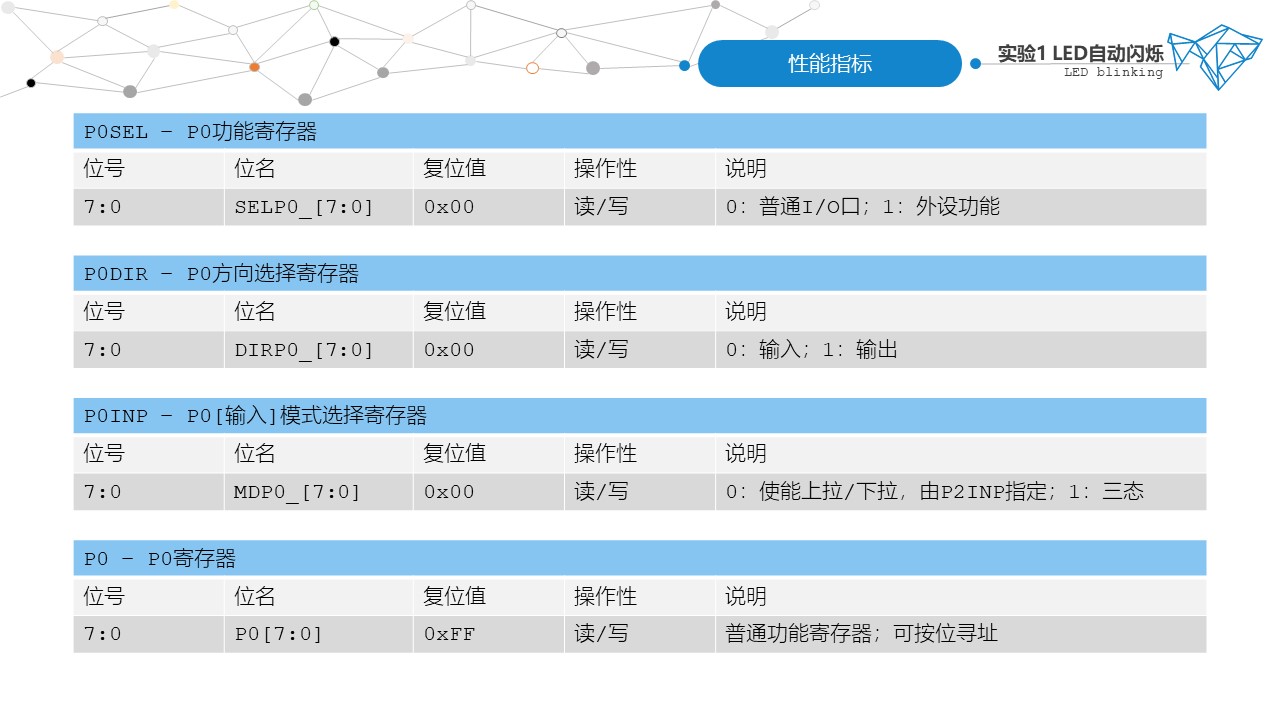

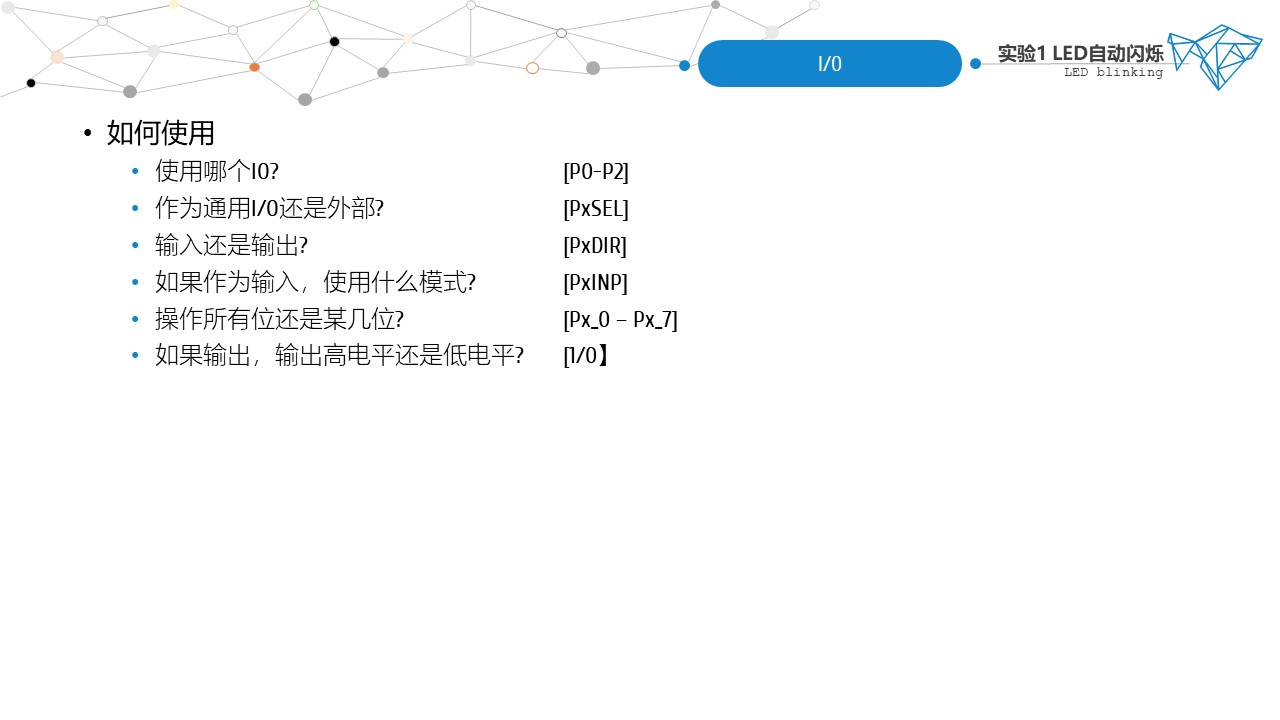

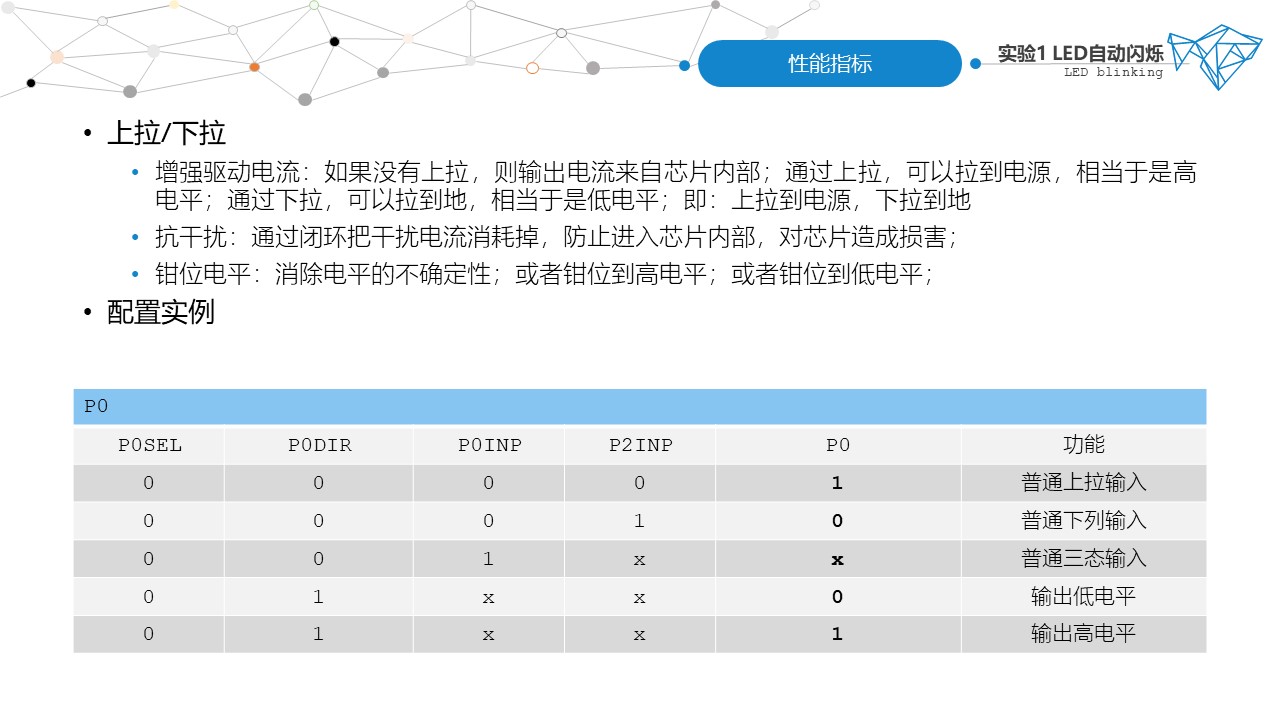

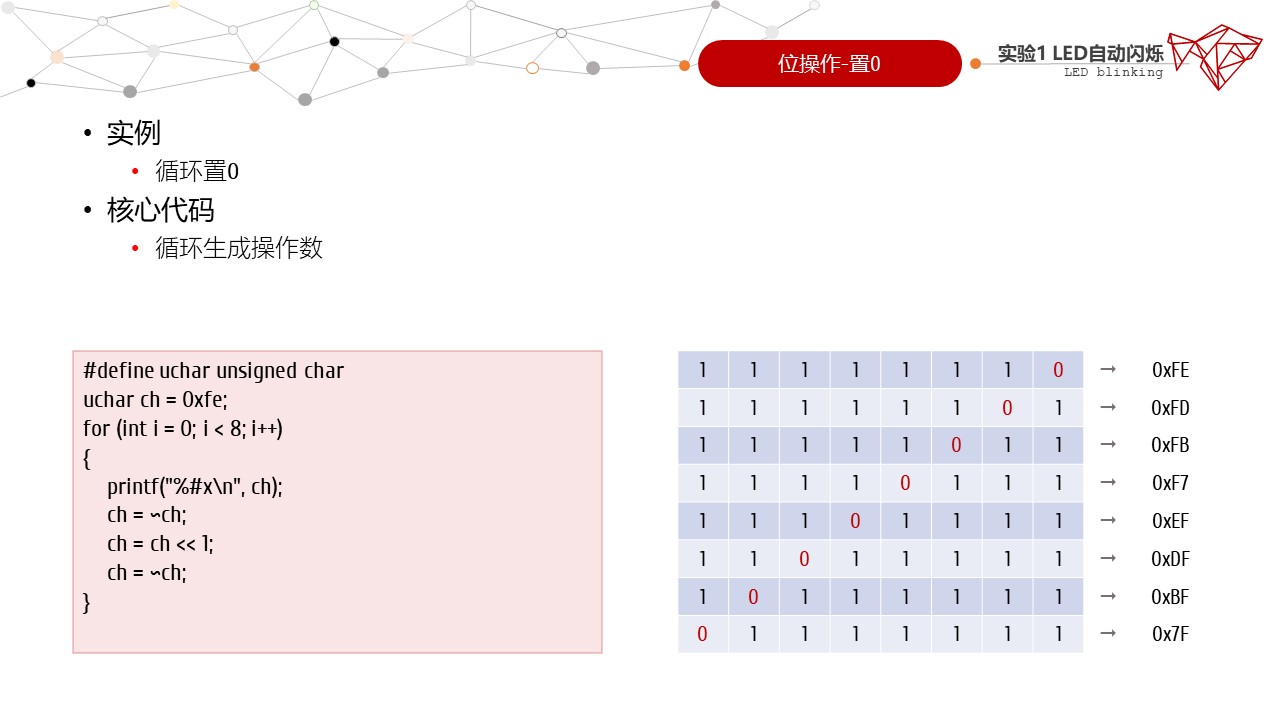

        P0DIR |= BV( 0 );   //0 for input；1 for output
        P2DIR |= BV( 0 );

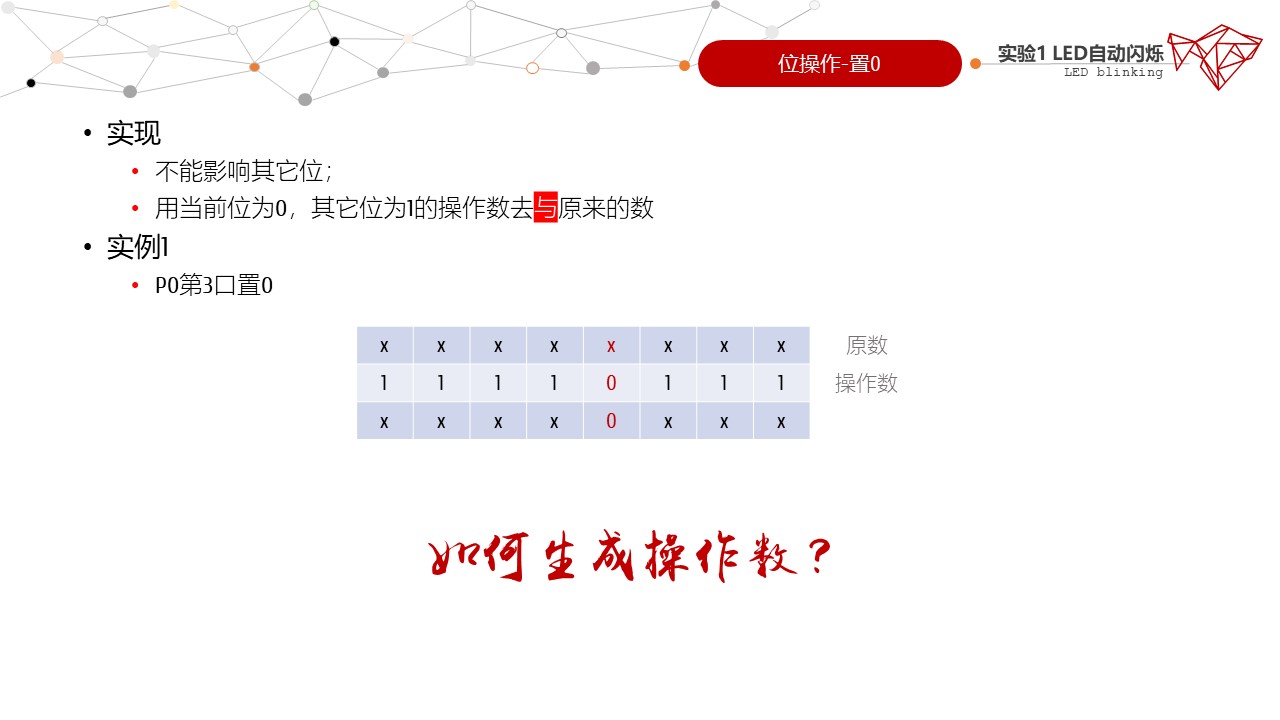

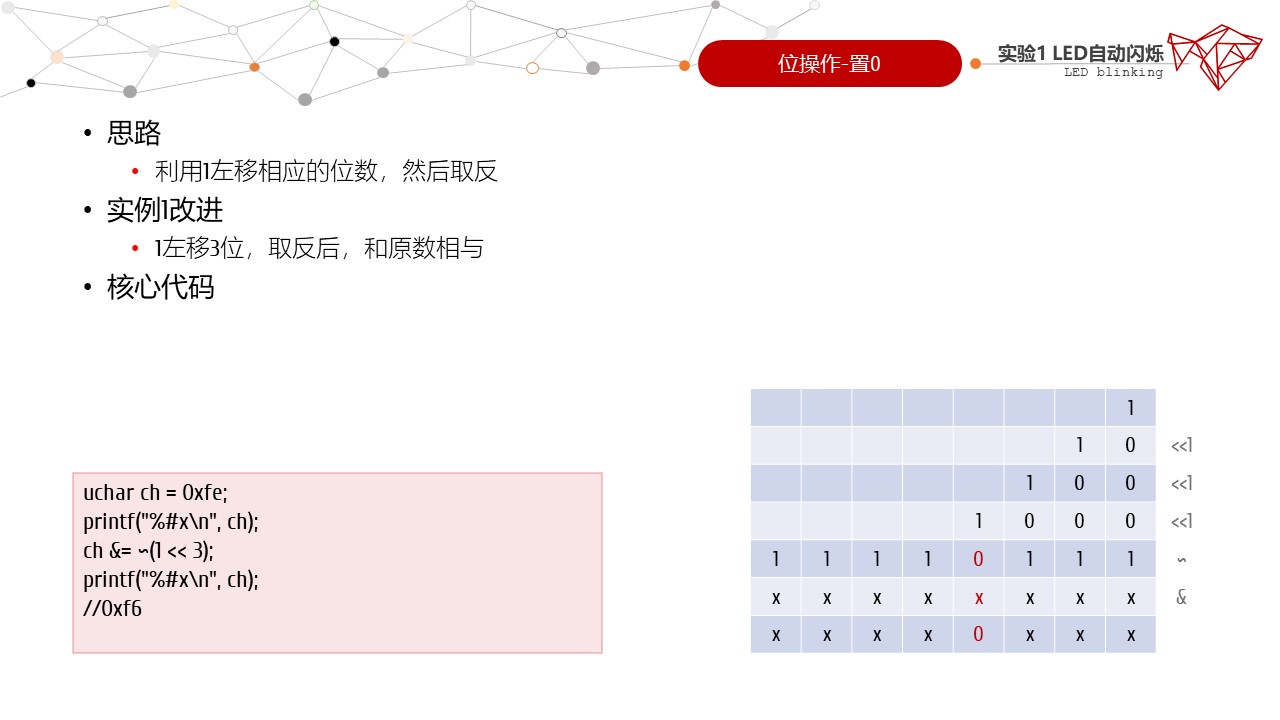

        P0SEL &= ~BV( 0 );  //0 for GPIO；1 for peripheral
        P2SEL &= ~BV( 0 );
    }
    void LED( void )
    {
        while( 1 )
        {
            LED1 = ON;      //led is on
            LED2 = OFF;     //led is off
            delay( 2000 );
            LED1 = OFF;     //led is off
            LED2 = ON;      //led is on
            delay( 2000 );
        }
    }

    #endif
